產品簡介

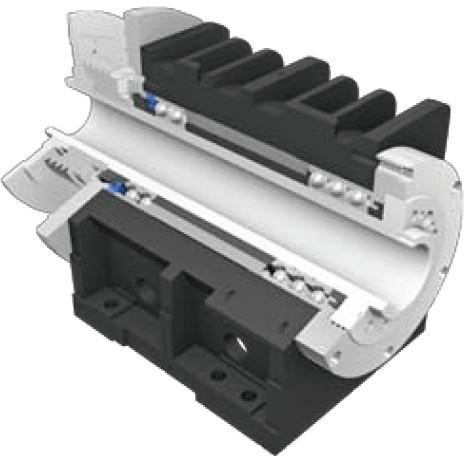

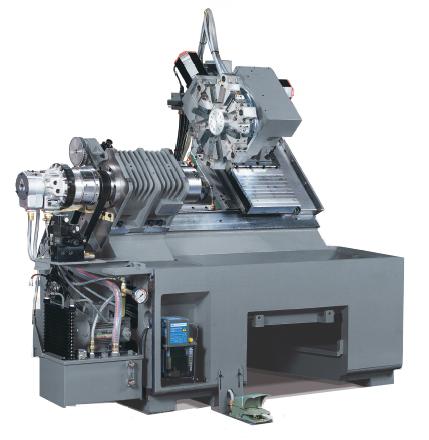

　　設備和主軸的配置：具有方形和長方體肋條結構的傾斜式(45º)床身，其設計能夠將熱位移降到最小。

　　使用交流電機進行恒定的線速度控制，能夠保證切削平穩。

　　進給系統：直接聯接到伺服電機，通過聯軸器將滾珠螺桿直接聯接到伺服電機，配備LM導軌，雙固定式滾珠螺桿支座，大直徑滾珠螺桿。
　　刀塔：能夠在最短的選定轉位路線中進行高精度聯接和旋轉，伺服電機驅動的刀塔配備三片式曲齒聯軸器，4 噸的強勁夾緊力能夠在不連續的重型切削中保證較高的精度。
　　•刀塔
　　•刀塔類型：刀塔類型：回轉式（12刀位）
　　•驅動模式：伺服電機
　　•轉位速度：0.12秒/步
　　•刀具規格
　　　　•外徑：25x25 mm (1x1")
　　　　•內徑：ø40mm (ø1.5”)

Fanuc伺服系統能夠實現快速加/減速

		X軸	Z軸
最大進給距離		210mm(8.26")	330mm(12.9")
快速進給速率		36m/min(1417ipm)
滾珠螺桿	直徑	ø32mm(ø1.26")
	導程	12mm(0.47")
伺服電機	輸出	1.8kW(2.4HP)
	扭矩	11Nm(8.1ft-lbs)
	推力	5761N(1295lbs)
導軌	類型	LM導軌（滾珠）
	距離	200mm(7.87")	300mm(11.81")

※該推力是理論值。

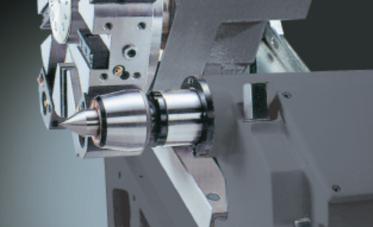

　　尾座（可選）：
　　•頂針錐度：MT#4
　　•頂針直徑：65mm(2.6")
　　•頂針行程：80mm(3.1")
　　•尾座進給距離：160mm(6.3")
　　•尾座推力：4410N(992 lbs)

　　快速對刀儀：通過將刀尖邊緣與傳感器接觸，進行快速刀具校正，手動傳感器上升/下降操作，通過點動進給接觸到傳感器。

技術參數

•加工能力

　　•床身上的回轉直徑：ø550mm(ø21.65")

　　•托架上的回轉直徑：ø350mm(ø13.78")

　　•最大車削直徑：ø350mm(ø13.78")

　　•最大車削長度：300mm(11.81")

　　•標準卡盤尺寸：ø210mm(ø8")

　　•標準卡盤重量：24.5kg(54.01lb)

　　•最大工件重量（包括標準卡盤）：51.9kg(114.42lb)

　　•棒料加工直徑：ø65mm(ø2.56”)

•主軸

　　•主軸類型：A2-6

　　•通孔直徑：ø78mm(ø3.07")

　　•電機功率輸出（30分鐘/連續）：15/11kW(20/14.7Hp)

　　•最大轉速：4000r/min

　　•最大扭矩：167.75Nm(123.68ft-lbs)

　　•最小轉位角度：0.001度

•刀塔

　　•刀塔類型：回轉式（12刀位）

　　•可安裝刀具的數量：12工位

　　•刀塔轉為速度：0.12秒

　　•轉位方式：連續，雙向

　　•傳動裝置：伺服電機驅動

　　•刀具尺寸（外徑/內徑）：25mmx25mm(1"x1")

　　　　　　　　　　　　Ø40mm(ø1.5”)

•尾座（可選）

　　•類型：頂針式

　　•尾座主軸錐度：MT#4

　　•導軌：平軌

　　•尾座主軸直徑：65mm(2.6")

　　•尾座移動距離：160mm(6.3")

　　•尾座推力：4410N(992lbs)

•軸

　　•X軸行程：210mm(8.27")

　　•Z軸行程：330mm(13")

　　•X軸快速進給速率：36m/min(1417ipm)

　　•Z軸快速進給速率：36m/min(1417ipm)

　　•導軌（X/Z）：LM（滾珠）/LM（滾珠）

　　•床身配置：45o傾斜床身

•CNC控制器（標配）

　　•型號：HYUNDAIWIAFANUCi系列

　　•顯示器：8.4"全彩色LCD顯示器

　　•內存：512Kbyte(1280m)

•潤滑劑和切削液

　　•潤滑劑箱容量：：1.8ℓ(0.48gal)

　　•冷卻劑箱容量：135ℓ(35.7gal)

　　•冷卻劑泵功率：0.25kW(0.33HP)

•機床尺寸

　　•占地面積（寬x長）：2,050x1,763mm(80.7”x69.4”)

　　•高度：1820mm(71.65")

　　•重量：3,900kg(8,597lbs)

　　•電源：17kVA(FANUC),18kVA(SIEMENS)

　　•電壓：200/220V,50/60Hz(FANUC)

　　　 380V,50/60Hz(SIEMENS)
標準/可選規格

Ø主軸和卡盤

•主軸中空卡盤 3 爪(8")標準

•主軸實心卡盤 3 爪(8")可選

•標準軟爪（1 套）標準

•卡盤夾緊腳踏開關標準

•卡盤 2 級增壓器可選

•5°轉位可選

•C 軸控制機頭座（0.001°）可選

•卡盤 2 級腳踏開關可選

•S 代碼定向標準

Ø刀架

•刀座標準

•鏜桿套筒標準

•鉆套標準

•U 鉆刀座可選

•U 鉆刀座套筒可選

Ø尾座和中心架

•頂針式尾座可選

•標準活頂尖（尾座標配）可選

•高精度活頂尖可選

•頂針式尾座前
/后移動檢查裝置可選

•尾座腳踏開關（尾座標配）可選

Ø測量

•快速對刀儀可選

•自動快速對刀儀可選

•工件接觸檢查裝置（專用卡盤）可選

(TACO)

•工件接觸檢查裝置（專用卡盤）可選

(SMC)

Ø環境

•空調可選

•除濕器可選

•油霧收集器可選

•撇油器（帶排屑機）可選

Ø夾具和自動化

•自動門（標準）可選

•自動門（高速）可選

•棒料進給裝置界面可選

•外部 M 代碼 4 套可選

•I/O 擴展（包括輸入/輸出）
（16 個觸點）可選

•I/O 擴展（包括輸入/輸出）
（32 個觸點）可選

•工件抓取器（原則上）可選

Ø液壓系統

•標準液壓缸（中空）標準

•標準液壓裝置（35 bar/15ℓ）標準

Ø其他

•調整工具與工具箱標準

Ø冷卻劑和吹氣

•標準冷卻劑（噴嘴）標準

•卡盤上方冷卻劑可選

•噴槍式冷卻劑可選

•卡盤上方吹氣可選

•尾座上方吹氣可選

•氣槍可選

•高壓冷卻劑（6 bar）可選

Ø切屑處理

•冷卻劑箱（135 ℓ）標準

•前部排屑機（鉸鏈/刮板式）可選

（向右排）

•后部排屑機（鉸鏈/刮板式）可選

（向后排）

•切屑箱（標準 180 L）可選

•切屑箱（擺動式 200 L）可選

•切屑箱（大型 330 L）可選

Ø安全裝置

•前門聯鎖裝置標準

•整體防濺裝置標準

•卡盤液壓保持聯鎖裝置可選

•倒轉扭矩限制裝置（BST）標準

•扭矩限制器可選

•卡盤打開/閉合檢查裝置可選

Ø計算機數控, CNC

•HYUNDAI WIA FANUC i 系列標準

•Siemens 828D可選

Ø電氣設備

•單色呼叫燈標準

•三色呼叫燈可選

•三色呼叫燈和蜂鳴器可選

•工作燈標準

•配電板燈可選

•主軸負荷計（LED 式）
(FANUC)可選

•主軸轉速計（LED 式）
(FANUC)可選

•工件計數器（數字式）可選

•總計數器（數字式）可選

•刀具計數器（數字式）可選

•多刀具計數器（6 件）可選

•多刀具計數器（9 件）可選

•漏電斷路器可選

•變壓器（FANUC, 20kVA）可選

•變壓器（Siemens）標準

(20kVA/交流220,10kVA/交流380)

•自動斷電可選

Ø控制與軟件

•交互式自動編程可選

(Manual Guide i, FANUC)

•交互式自動編程可選

(SHOP TURN, Siemens)

•交互式自動編程 (HW-DPRO)可選

•HW-TM可選

（內置式刀具監測系統）

•HW-eDNC（DNC 軟件）可選
