產品簡介

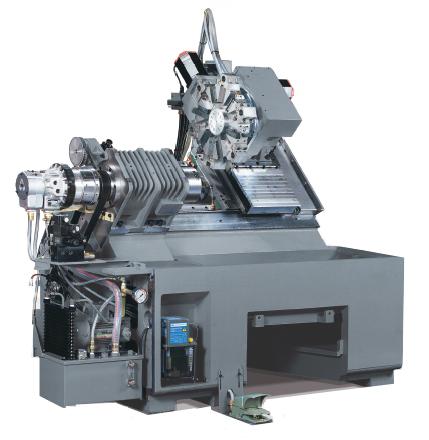

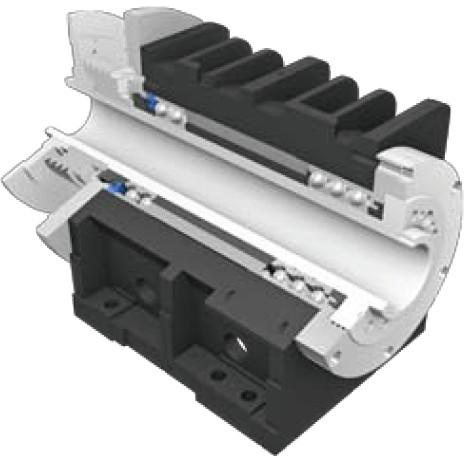

　　設備和主軸的配置：具有方形和長方體肋條結構的傾斜式(45º)床身，其設計能夠?qū)�熱位移降到最小，使用交流電機進行恒定的線速度控制，能夠保證切削平穩。

　　進給系統：直接聯接到伺服電機，通過聯軸器將滾珠螺桿直接聯接到伺服電機，配備LM導軌，雙固定式滾珠螺桿支座，大直徑滾珠螺桿。
　　　　　　　　　　　　
　　刀塔：能夠在最短的選定轉位路線中進行高精度聯接和旋轉，伺服電機驅動的刀塔配備三片式曲齒聯軸器，4噸的強勁夾緊力能夠在不連續的重型切削中保證較高的精度。
　　•刀塔類型：回轉式（12刀位）
　　•驅動模式：伺服電機
　　•轉位速度：0.12秒/步
　　•刀具外徑：25x25mm(1x1")
•刀具內徑：ø32mm(ø1.25")
　　快速對刀儀：通過將刀尖邊緣與傳感器接觸，進行快速刀具校正，手動傳感器上升/下降操作，通過點動進給接觸到傳感器。
　　　　　　　　　　　　

主要技術參數

•加工能力
　　•床身上的回轉直徑ø550mm(ø21.65")
　　•托架上的回轉直徑ø350mm(ø13.78")
　　•最大車削直徑ø350mm(ø13.78")
　　•最大車削長度300mm(11.81")
　　•標準卡盤尺寸ø169mm(ø6")
　　•標準卡盤重量11.9kg(50.7lb)
　　•最大工件重量（包括標準卡盤）27.8kg(61.3lb)
　　•棒料加工直徑ø45mm(ø1.77")
•軸
　　•X軸行程210mm(8.27")
　　•Z軸行程330mm(13")
　　•X軸快速進給速率36m/min(1,417ipm)
　　•Z軸快速進給速率36m/min(1,417ipm)
　　•導軌（X/Z）LM（滾珠）/LM（滾珠）
　　•床身配置45o傾斜床身
•主軸
　　•主軸類型A2-5
　　•通孔直徑ø53mm(ø2.09")
　　•電機功率輸出（30分鐘/連續）15/11kW(20/14.7Hp)
　　•最大轉速6000r/min
　　•最大扭矩95.6Nm(70.8ft-lbs)
•刀塔
　　•刀塔類型回轉式（12刀位）
　　•可安裝刀具的數量12工位
　　•刀塔轉位速度0.12秒
　　•轉位方式連續，雙向
　　•傳動裝置伺服電機驅動
　　•刀具尺寸（外徑/內徑）25mmx25mm(1"x1")
　　　　　　　　　　　　　ø32mm(ø1.25")
•尾座（可選）
　　•類型頂針式
　　•尾座主軸錐度MT#4
•導軌平軌
　　•尾座主軸直徑65mm(2.6")
　　•尾座移動距離160mm(6.3")
　　•尾座推力4410N(992lbs)
•CNC控制器（標配）
　　•型號HYUNDAIWIAFANUCi系列
　　•顯示器8.4"全彩色LCD顯示器
　　•內存512Kbyte(1280m)
•潤滑劑和切削液
　　•潤滑劑箱容量1.8ℓ(0.48gal)
　　•冷卻劑箱容量135ℓ(35.7gal)
　　•冷卻劑泵功率0.25kW(0.33HP)
•機床尺寸
　　•占地面積（寬x長）2,020x1,763mm(79.52”x69.4”)
　　•高度1820mm(71.65")
　　•重量3800N(8377lbs)
　　•電源17kVA(FANUC),14kVA(SIEMENS)
　　•電壓200/220V,50/60Hz(FANUC)
              380V,50/60Hz(SIEMENS)
•標準/可選規格
