產品特點：

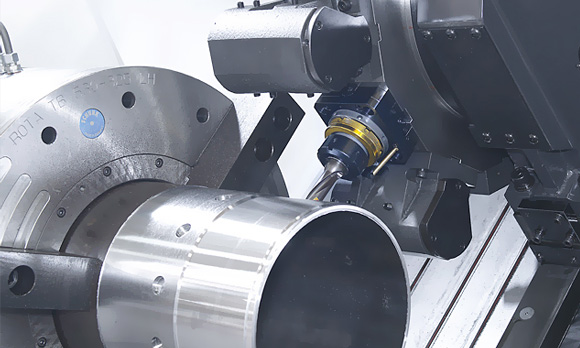

補償型Y軸結構確保重切削性能的優秀表現
全軸配置硬軌，保證加工強性
高精度直連與高強性一體型構造
內置式尾座，高精度預壓式雙錨固定方式
熱變位最小化的主軸箱
主軸齒輪箱配置(L700LY系列 / L800LY系列)
最大貫通徑Ø320的大口徑主軸(L800LY)
最大加工距離3,250mm的長軸對應構造設計(長床身類型)

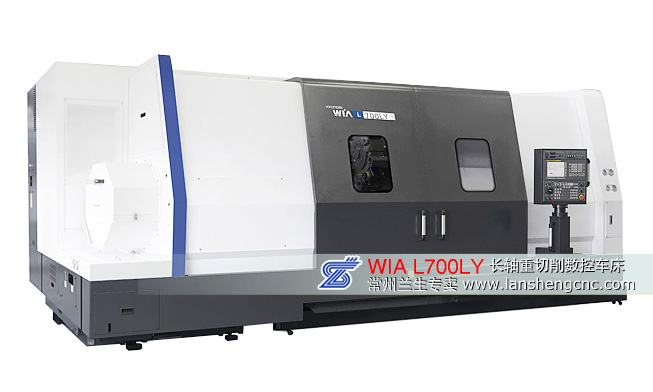

性能參數
| 參數項目 | 單位 | L700LY | L800LY |
|---|---|---|---|
| 最大工件直徑 | mm | 920 | 920 |
| 最大工件長度 | mm | 3250 | 3250 |
| 卡盤尺寸 | inch | 24″ | 32″ |
| 主軸驅動方式 | - | Gear | Gear |
| 轉速 | r/min | 1,500 | 750 |
| 主軸出力 | kw | 45/37 | 45/37 |
| 主軸扭矩 | N.m | 6928/5700 | 7045/5795 |
| 最大移送距離(X/Z) | mm | 500/3280 | 500/3280 |
| 快速進給速度(X/Y/Z) | m/min | 12/12/10 | 12/12/10 |
| 外徑車削 | cc/min | 1170 | |
| Y軸方式 | - | 補償式 | 補償式 |
| 導軌形式 | - | 硬軌 | 硬軌 |

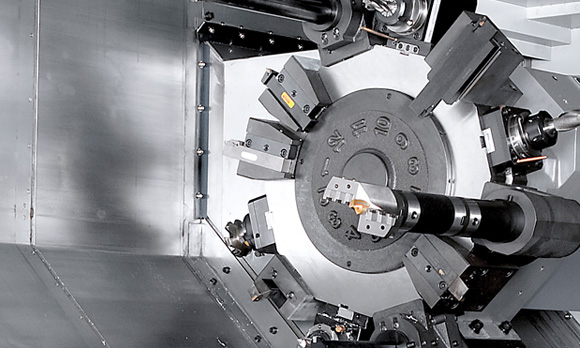

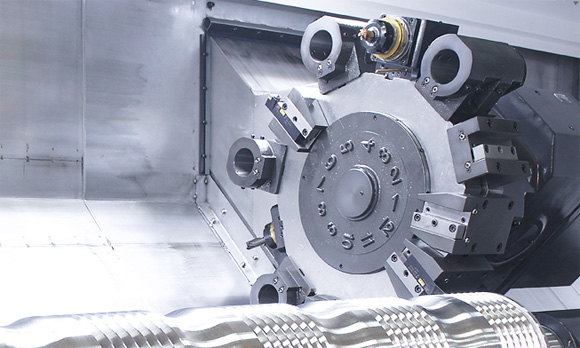

| 刀塔類型 | - | BMT85P | BMT85P |
| 分度時間 | sec | 0.3 | 0.3 |
| 刀具數量 | EA | 12 | 12 |
| 刀具尺寸 | mm | 32*32 / Φ80 | 32*32 / Φ80 |
| 最大旋轉速度 | r/min | 3,000 | 3,000 |
| CNC | - | F-32i | F-32i |
| 機臺尺寸 | mm | 7300×3225×2950 | 7300×3225×2950 |
| 重量 | kg | 23000 | 23000 |
