日本太陽工機立式復合磨床高精度加工機床IGV-3NT

機床特點：小型高精度立式磨床，一次裝卡便可完成內外徑和端面研磨加工，在同軸度垂直度方面實現高精度加工。

機床品牌：日本太陽工機TAIYO KOKI 機床型號：IGV-3NT

應用行業：金屬加工

免費咨詢服務熱線
0519-88113113

產品簡介

　　日本太陽工機IGV-3NT小型單主軸數控立式復合磨床，安裝10英寸氣壓卡盤可研磨Φ200×150mm的工件。通過復合研磨實現工序總括，節省生產空間的小型機床，具有以下性能特點：
　　1、采用立式工作臺主軸，圓度1μm以下

　　2、通過立式砂輪軸提高操作性

　　 ·簡易裝卸工件
　　 ·簡易找正、安裝工件

　　 3、一次裝卡便可研磨內外徑、端面

　　 ·在同軸度、垂直度方面實現高精度加工

　　 4、節省空間的機體，占地面積4.7㎡（1,525×3,050mm）

　　 5、砂輪臺的轉塔化﹤標準裝配外磨軸·內磨軸的2只﹥

↓可根據加工條件選擇使用砂輪軸

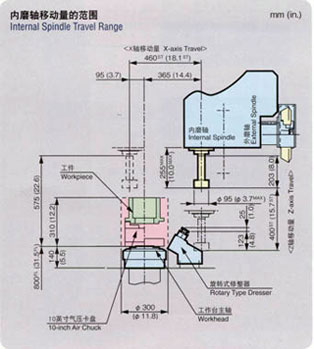

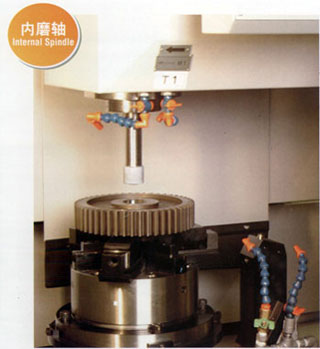

內磨軸	HVX-30K/45K/75K

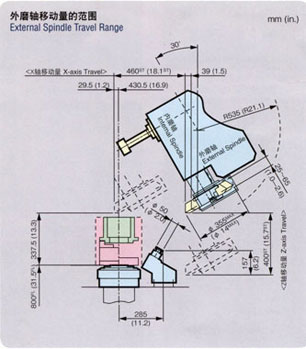

外磨軸	外磨砂輪直徑Φ355mm

　　6、高剛性床身

　　·維持高精度加工的穩定床身

技術參數

項目		IGV-3NT
能力	可磨削的孔徑	（14）~200mm
	可磨削的外徑范圍	Max.200mm
	可磨削的最大長度	150mm
	主軸的旋徑	Φ300mm
	可安裝的加工物高度	150mm
	主軸工作臺可承載的重量	100kg
內磨砂輪軸（從3種種選擇）	旋轉速度	9,000~75,000min﹣¹
	使用砂輪	11.5~95m
	最高使用線速度	2,700m/min
外磨砂輪軸	旋轉速度	2,400~3,700min﹣¹
	使用砂輪	355×65×127mm
	最高使用線速度	2,700m/min
工作臺主軸	旋轉速度	40~800min﹣¹
X軸	進給量	460mm
	移動速度	0~16,000mm/min
	每一轉的移動量	Φ0.01,Φ0.1,Φ5.0mm
	每一刻度的移動量	Φ0.0001,Φ0.001,Φ0.05mm
	最小設定單位	0.0001mm
Y軸	進給量	400mm
	移動速度	0~16,000mm/min
	每一轉的移動量	0.01,0.1,5.0mm
	每一刻度的移動量	0.0001,0.001,0.05mm
	最小設定單位	0.0001mm
電動機	工作臺主軸用	2.2kw
	外磨砂輪軸用	3.7kw
	冷卻液泵用	0.75kw
	油壓泵用	1.5kw
	潤滑泵用	20W
箱容量	冷卻液箱	280L
	油壓箱	10L
	砂輪主軸冷卻箱	15L
電源容量		AC200V 32kVA
凈重		7,000kg
NC裝置		FANUC 18i-T
